兩聯供系統的設計——安裝篇之緩沖水箱
兩聯供知識連載前八期，我們分享了兩聯供的基礎知識及設計方案等內容，從第九期開始我們分享安裝類的內容。我們將系統中的重要部件單獨整理出來，以供大家去選擇及注意安裝事項，上一期講了風盤，這期我們分享一下緩沖水箱。

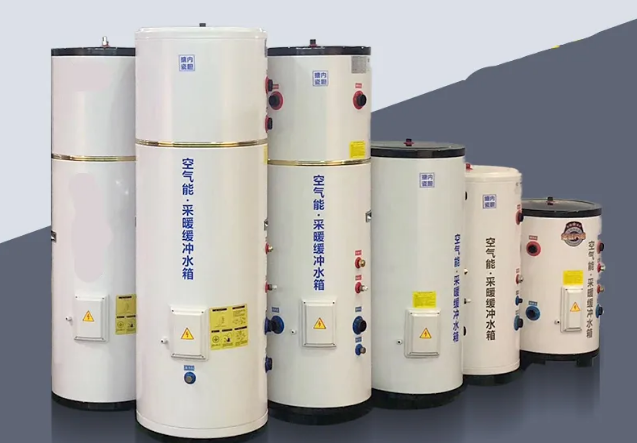

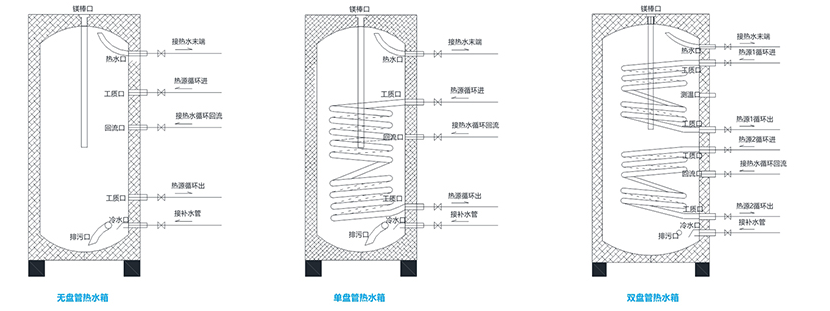

承壓緩沖水箱除了容量有大小之分外，按不同的使用場景主要分為以下三類：無盤管水箱、單盤管水箱、雙盤管水箱：
水系統兩聯供緩沖水箱的選擇：
兩聯供一般常用的是無盤管水箱。
單盤管的水箱主要功能是換熱，比如太陽能熱水系統，因為太陽能熱源輸導媒介不能直接進行使用，需要在盤管水箱中將能量與正常生活用水進行換熱后方可使用。
雙盤箱水箱一般在多能源系統中使用，比如太陽能和燃氣壁掛爐，因為每一個單獨能源系統都是閉式系統，所以需要在雙盤管水箱中進行熱交換，保證各系統不打架，才能正常使用。因全球?qū)τ诰G色能源的關注，相信后續多盤管水箱的應用也會應運而生且越來越普遍。

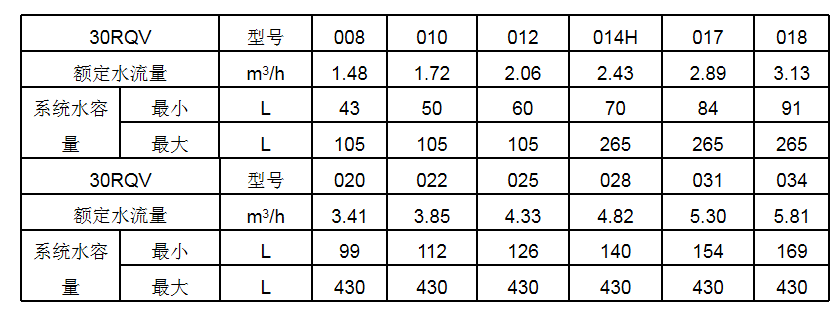

水系統兩聯供無論是一次系統還是二次系統，緩沖水箱都有著非常重要的作用，不同的主機廠家，對于系統都有最小水容量的要求，水系統中雖然不強制使用緩沖水箱，但如果系統水容量過小時（小于系統最小水容量要求，約為5L/kW，且不包括地暖埋管中的水），則必須使用緩沖水箱，安裝在水系統總回水端，且水箱容量不得大于系統最大水容量。下圖以開利戶式VWV小水機為例：
系統水容量＝主機水箱容量+主管、支管水容量+風盤水容量（不包含地暖系統水容量）
在水系統中，水是能量傳導媒介，當系統中最小水容量達不到設定要求時，主機啟動后因水容量不夠，很快水溫就達到要求，主機接到感溫探測信號便停止工作。又因為水容量過小，水中的能量很快被室內消耗，感溫探測便發信號給主機，主機啟動工作。經過上述的工作流程分析，當系統水容量達不到設計值時，系統會頻繁啟停，這會導致：
1.主機壽命嚴重降低；
2.主機水流故障報警，主機停止工作；
3.增加了使用能耗；
4.最關鍵是室內溫度變化較大，無法滿足正常的舒適性使用。

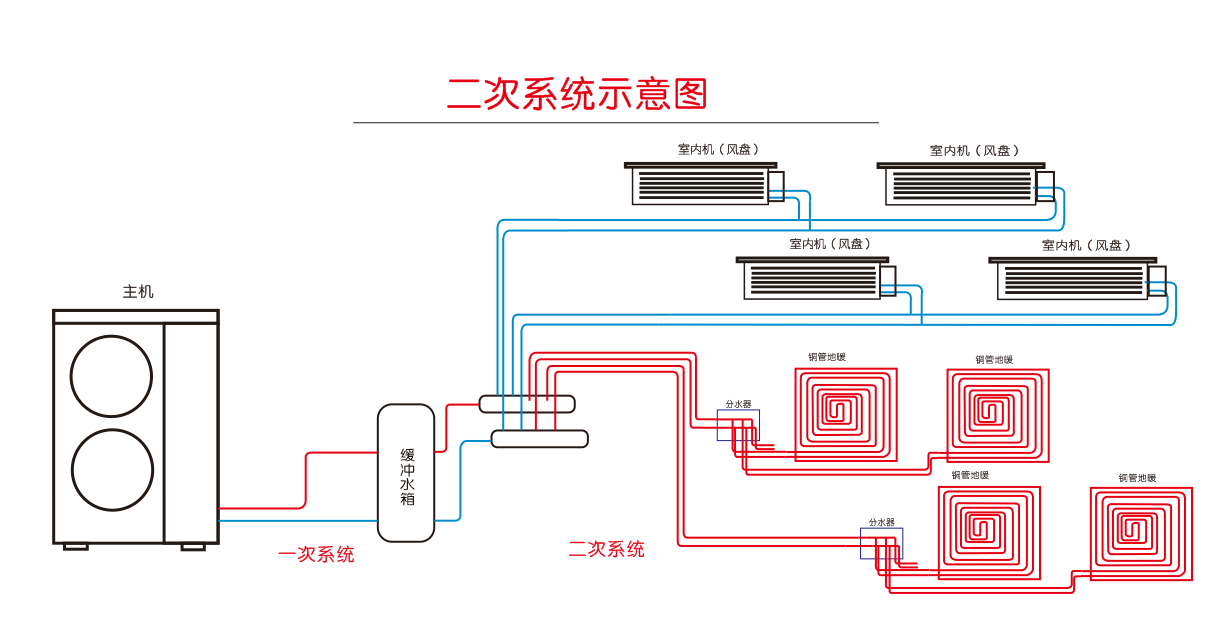

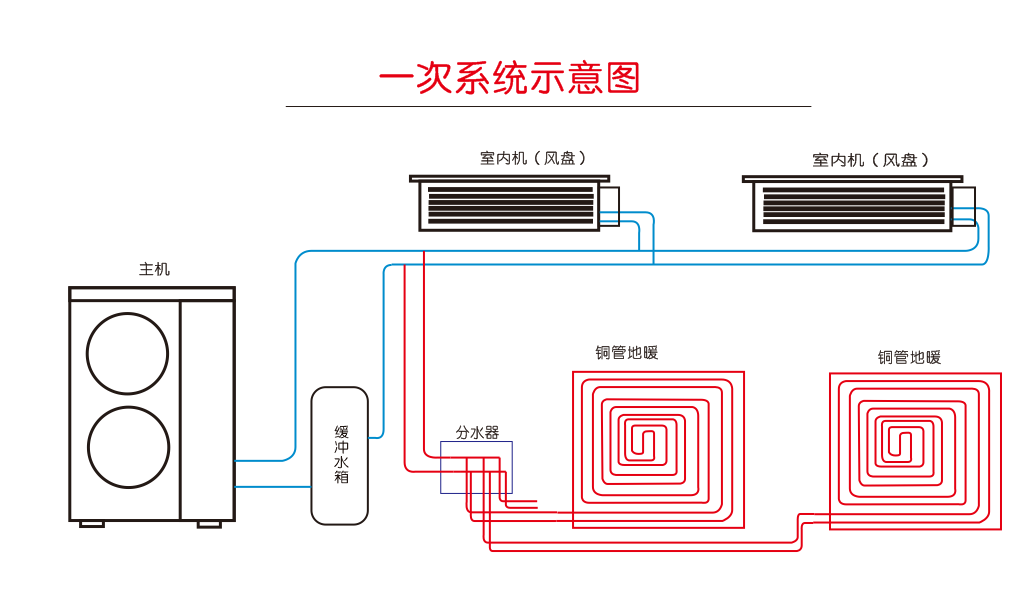

很多人在想，既然有最小水容量要求，那我水箱配大一點不就行了，比如要求是50L的，我配個150L總夠了吧。其實系統還有最大水容量要求（請參考上表），如果水箱配大了，因為機組加熱（制冷）水箱需要很長時間，而容易導致系統不能快速加熱（制冷），達不到設計要求，并且大大增加了機組不必要的耗能。所以，選擇合適的水箱大小才是最必要的。（附一次、二次系統圖，方便大家了解緩沖水箱在系統中的位置）：
兩聯供水系統是一個比較復雜的多部件構成系統，每個部件在系統組成中都擔任著各自不同的重要工作，所以我們需要了解各部件在系統中的功能及注意事項，這樣我們在設計、安裝、使用、維護中就會變的更加輕松。
在兩聯供知識分享安裝篇前期，我們將每期分享1-2個系統關鍵部件，請大家關注我們，我們將持續更新。
